旋振筛结构图

发布时间:2021-04-27 16:23:40 作 者:admin 点击:

旋振筛设备介绍

旋振筛是由直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面进行筛分。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

按材质分类

按特殊要求定制

旋振筛各种型号结构图:

常用的旋振筛设备都有那些

从上到下外部结构图依次分为:进料口-防尘盖-小束环-上框-细网-粗网-筛架-中框-胶球-冲孔板-底框-出料口-大束环-弹簧-机座。

内部振动体的结构图:加重片-上部重锤-振动本体-振动马达-下部重锤

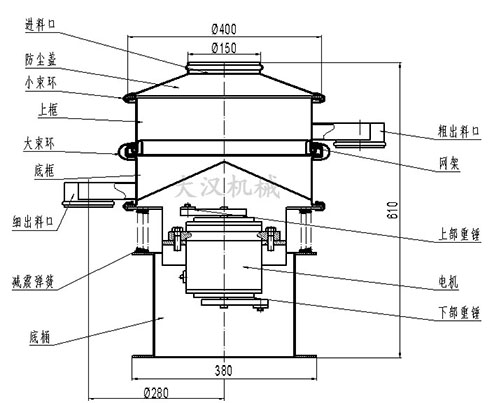

直径400mm旋振筛结构图400型旋振筛图片展示

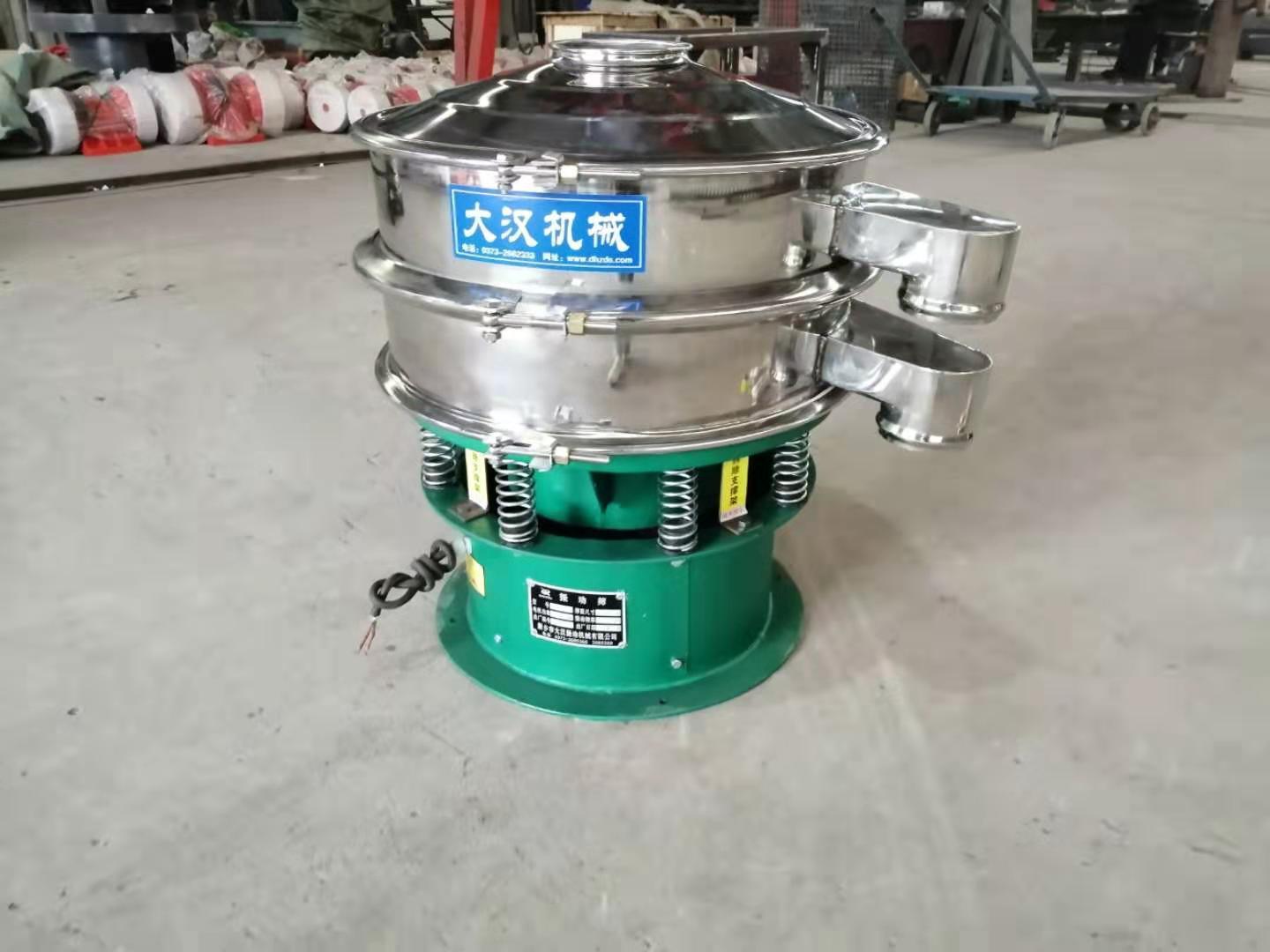

400型旋振筛

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw 处理量kg/h
DH-400 Φ400 0.24 2-500 <Φ10 1500 Φ350 1-5 0.18 100

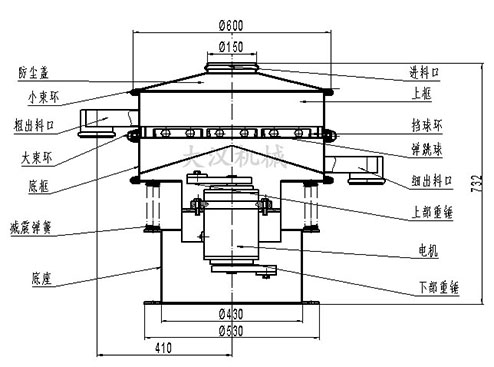

600mm单层旋振筛结构图600型旋振筛图片展示

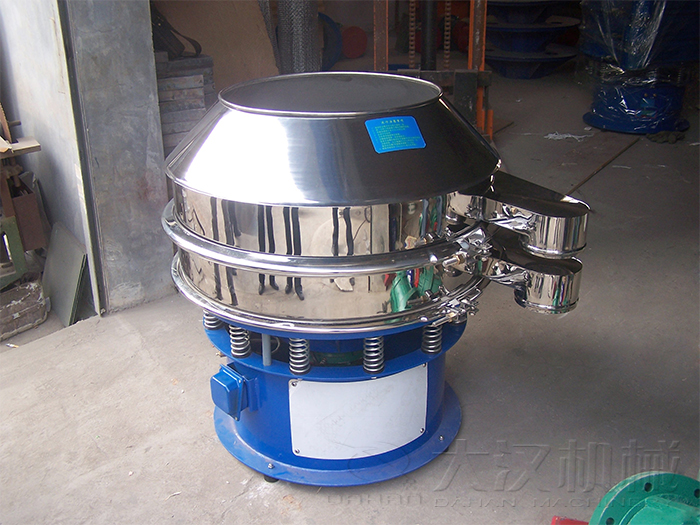

600型旋振筛

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-600 Φ600 0.24 2-500 <Φ10 1500 Φ560 1-5 0.25

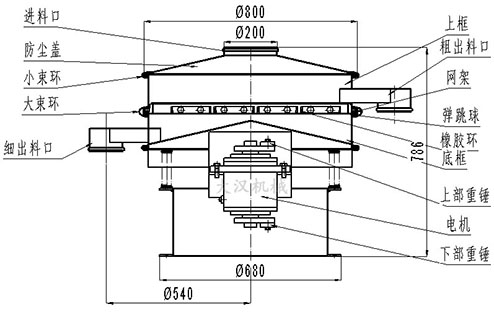

800mm单层旋振筛结构图800型旋振筛

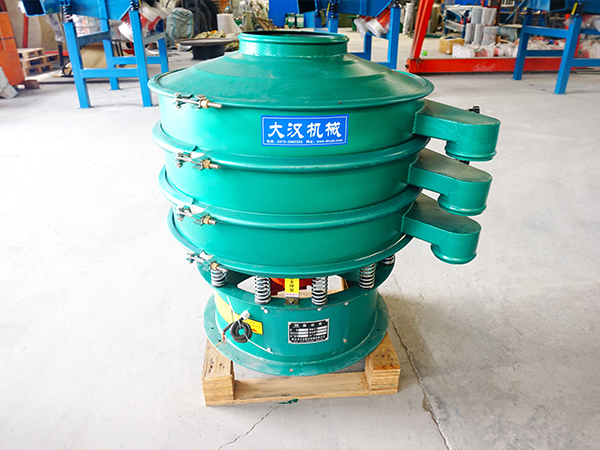

800型旋振筛

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-800 Φ800 0.45 2-500 <Φ15 1500 Φ760 1-5 0.55

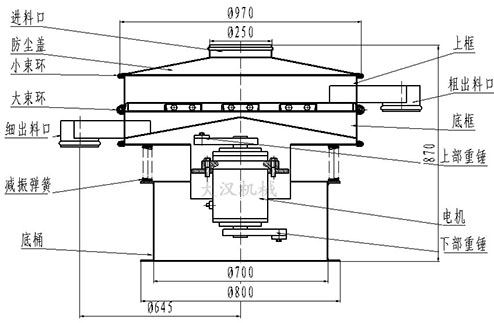

1000mm单层旋振筛外形结构1000型旋振筛
1000型旋振筛

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-1000 Φ1000 0.67 2-500 <Φ15 1500 Φ930 1-5 0.75

1200mm旋振筛单层结构图1200型旋振筛
1200型旋振筛

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-1200 Φ1200 1.0 2-500 <Φ15 1500 Φ1130 1-5 1.1

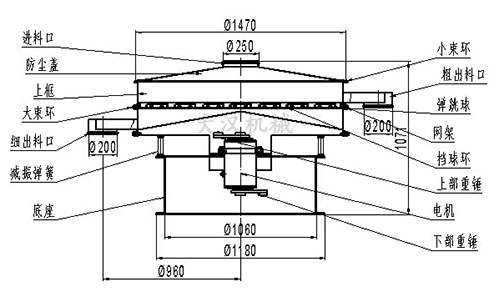

1500mm旋振筛结构图1500型旋振筛
1500型旋振筛

型 号 直径mm 筛网面积m 筛网规格(目) 进料粒度mm 振次rpm 有效筛面直mm 层数 功率Kw
DH-1500 Φ1500 1.6 2-500 <Φ15 1500 Φ1430 1-5 1.5

旋振筛分范围

旋振筛无论物料是干/湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤。

旋振筛:浆液,颗粒,粉末等物料筛分现场

旋振筛的使用目的

一、分级,多适用于干物料的筛分

二、去杂质,可对高流量物料中的小部分大颗粒进行快速分离

三、去液体,单层,多层使用。十分有效的处理固体,液体的混合物料,快速实现固液分离。
