800型旋振筛

800型旋振筛

产品介绍:800型旋振筛筛面直径为800mm,可筛至500目或0.028mm,筛分产量每小时可达800公斤,可根据客户不同需求1-5层同时使用,304不锈及碳钢材质等各种型号齐全,可

直径800mm,电机功率0.55kw,处理量200kg/h

应用范围:化工行业、食品行业、金属冶金矿业、废油废水公害处理等行业的粉末、颗粒及液体物料。

电话:0373-2849 333

在线咨询

产品介绍

DH800型旋振筛为直径800mm的单层两个出料口旋振筛,网架采用子母网分离结构,按材质分为碳钢材质和304不锈钢材质。

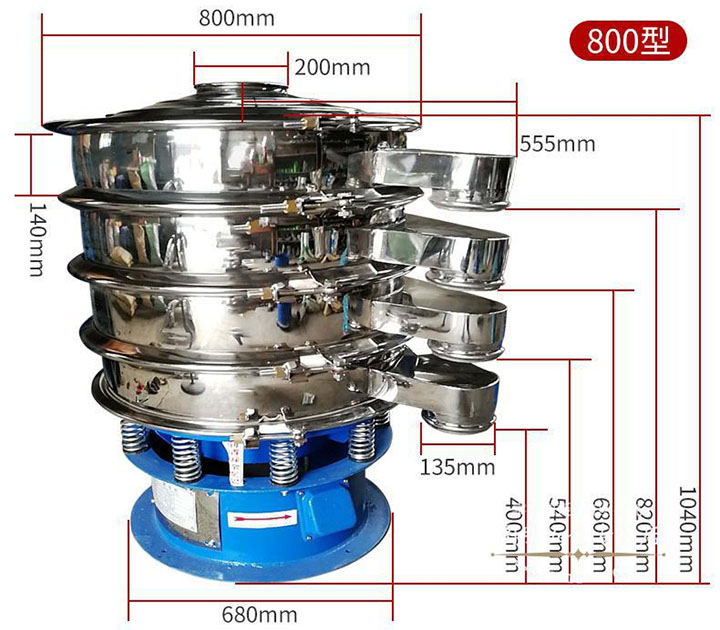

800型旋振筛直径为800mm

800型旋振筛筛分效率高、设计精巧耐用,精类、粘液均可筛分。换网容易、操作简单、清洗方便。网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。

为了配合个别行业的原料筛分特性及要求,可特殊设计,例如:加缘式、闸门式、直泄式、附喷水设计、移动式等。

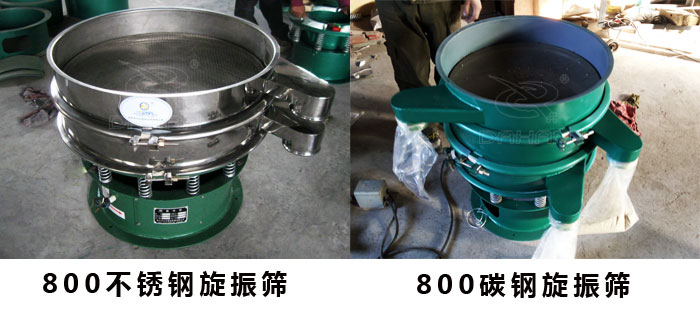

碳钢和不锈钢800型旋振筛

800型旋振筛结构图和技术参数:

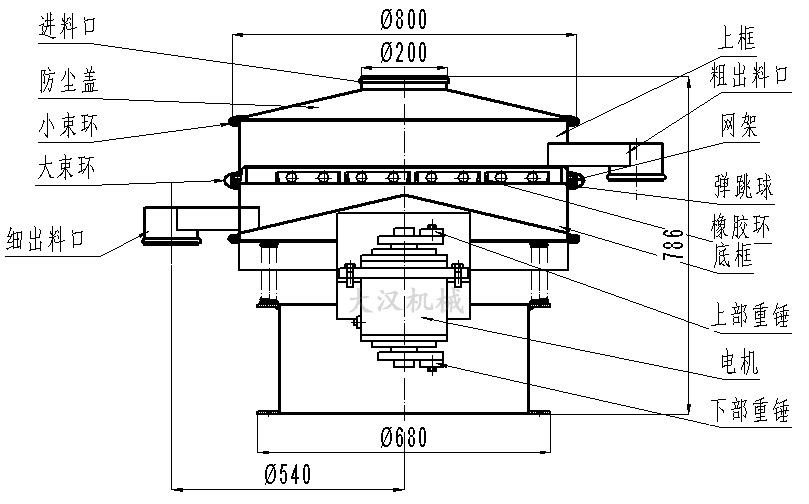

800型单层旋振筛结构图

800旋振筛技术参数

800型旋振筛工作原理:

旋振筛是一种高精度细粉筛分机械,工作原理是由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹,由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”,根据外形结构被部分客户称呼为圆形振动筛,从材质上分标准型旋振筛和普通型旋振筛的,标准型的与物料接触部分为304不锈钢材质,底座为碳钢材质,普通型的通体为普碳钢材质。

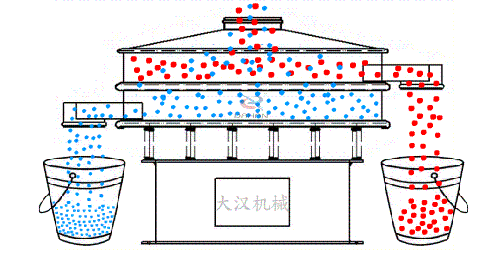

单层旋振筛工作原理图

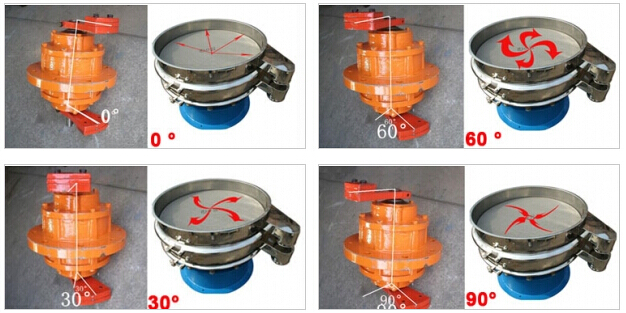

旋振筛振动电机角度调整

800型旋振筛使用的行业:

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

800型旋振筛适用范围

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等。

800型旋振筛换网示意图:

800型旋振筛换网示意图

800旋振筛的安装与调试:

800型旋振筛

⑴设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。本机只需三相开关一只(备注:好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。

⑵设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。

⑶开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。

⑷当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。

⑸调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
