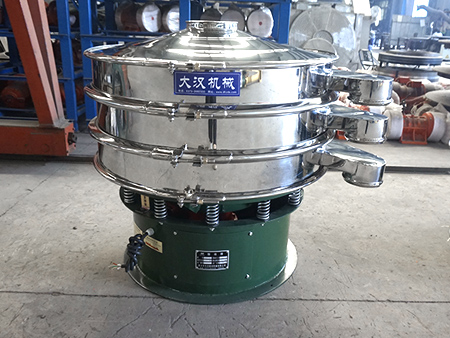

旋振筛

旋振筛

产品介绍:旋振筛可用于单层除杂、多层分级、固液分离过滤,筛层数为1-5层,可在一次操作中实现2-6种不同粒度的分级。

技术参数:直径400mm-2000mm

应用范围:粉体、颗粒状、纤维状物料或浆料进行干式、湿式筛选分级

筛网规格:2-500目 产量:100-3300公斤/时

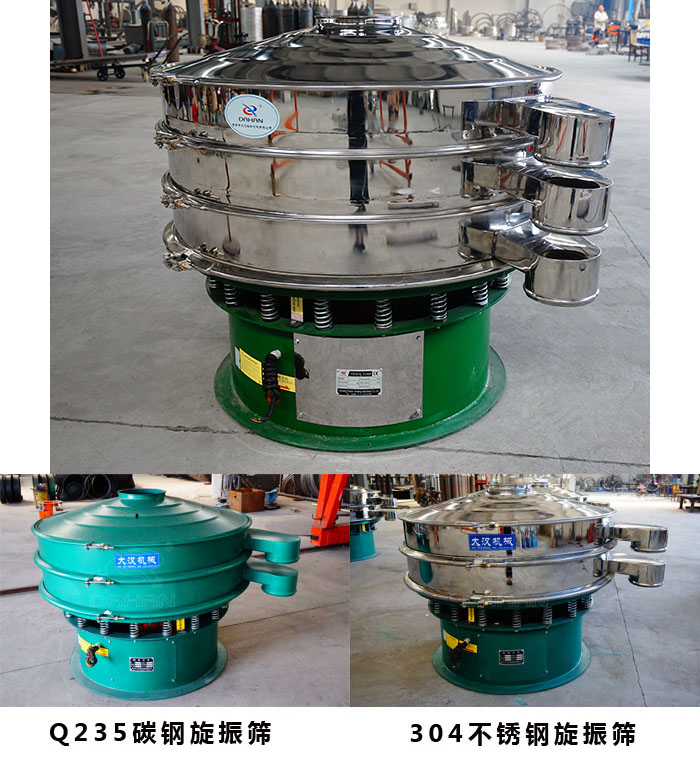

层数:1-5层 材质:碳钢/不锈钢/塑料

电话:0373-2849 333

在线咨询

产品详情

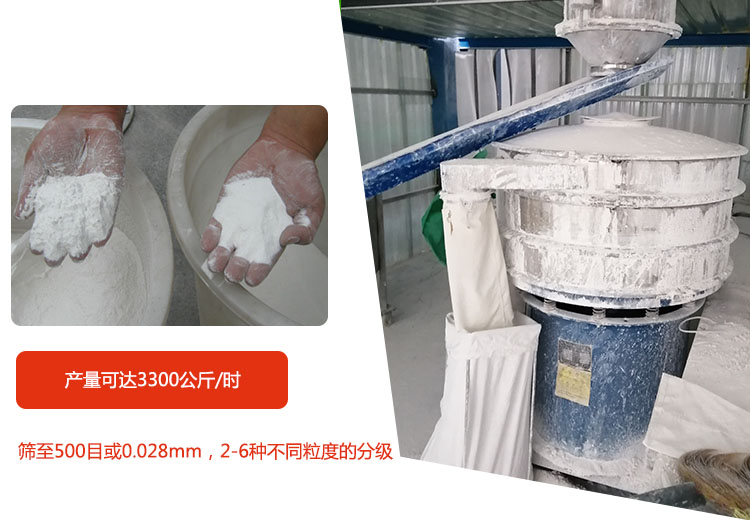

筛分石英砂

产品介绍

旋振筛专为去除液体、颗粒、粉末中的过大污染物而设计。由于其紧凑的特性,这些筛子可以轻松安装在生产线上的任何位置,其封闭式设计可防止有害灰尘或烟雾泄漏。您可以在一次操作中实现2-6种不同的分级,因为它可以按照1-5层筛网。

旋振筛介绍

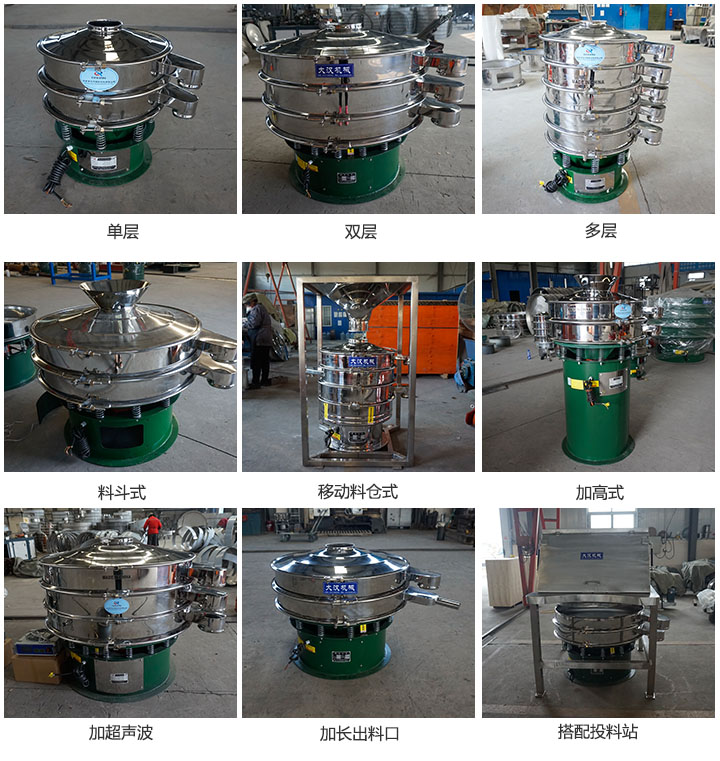

为了配合个别行业的原料筛分特性及要求,旋振筛厂家大汉机械可根据客户特殊需求设计旋振筛,例如:加缘式、闸门式、直泄式、附喷水设计、移动式等。

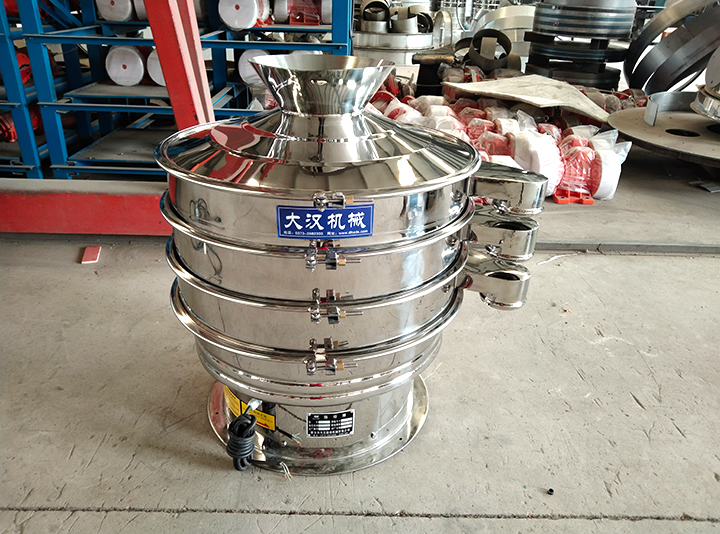

旋振筛图片

图片展示

旋振筛工作原理:

旋振筛以YZUL立式振动电机为激振源,利用振动电机上下两端的偏心重块将回转运动转化为水平、垂直、倾斜的三维运动,并传递至筛面上,进料口进入设备。根据不同的物料筛分要求,物料通过不同目数的金属编织筛网进行1-5层筛分。在这个过程中,每层筛网下方都有一个清洁装置。(弹跳球)通过频率振动连续撞击筛网,使筛上物料顺利通过筛网,有效解决物料堵塞问题。

1000单层旋振筛工作原理

通过改变振动电机的上下2块偏心块的夹角和质量,振动电机即可带动设备产生不同大小的振动力,从而改变水平或垂直方向的振动幅度,进而改变筛分的流量和效率。

旋振筛角度调整图

旋振筛特点

1、消除粉状或液浆中的过大颗粒和污染物,将固液或干料分离成各种粒度,筛分可达500目。

2、可加装清灰装置,可有效防止细粉因比重轻、静电大、易结块而堵塞筛网,保证筛机内无物料堆积,物料卸载速度更快。

3、可安装1-5层筛网,同时获得2-6个规格等级。

4、出料口设有闸门,通过关闭闸门可延长筛分时间,提高筛分精度。

5、封闭式结构可消除粉尘污染。

产品特点

旋振筛技术参数

型 号 DH-600 DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

旋振筛结构

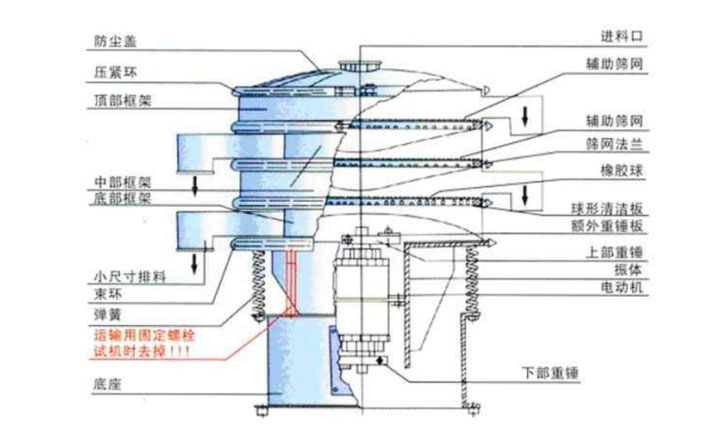

旋振筛结构图

旋振筛由防尘罩、筛框、筛网、网框、清网装置、电机(振动源)、阻尼弹簧、底座等部分组成。

防尘罩:由进料口和斜锥组成,其下端与筛框相连,防止振动筛工作时车间粉尘落入物料中。常用的材料有不锈钢、碳钢和塑料。等3种材料。

筛框:由钢板卷制焊接而成,上下端有轴承圈,下部有法兰圈,用于固定筛网构件的结构。

振动电机:立式振动电机,分2、4、6、8、卧式四种规格,振动次数为2870、1460、980、740RPM,可设计成防爆型(易燃易爆场合)

筛网:型号有φ600、800、1000、1200、1500、1800等,材质有不锈钢、碳钢、塑料。

清网装置:清洗筛网中的阻塞物料,增加产量。它由硅胶和橡胶制成。也可以选择超声波清网装置(635目细粉带静电)。

阻尼弹簧:沿振动传递体有12-20个隔振弹簧。底座由钢卷焊接而成。底墙上有检修门和电气开关座。基壁上部焊接有环形法兰,法兰通过隔振弹簧与振动传递体连接。

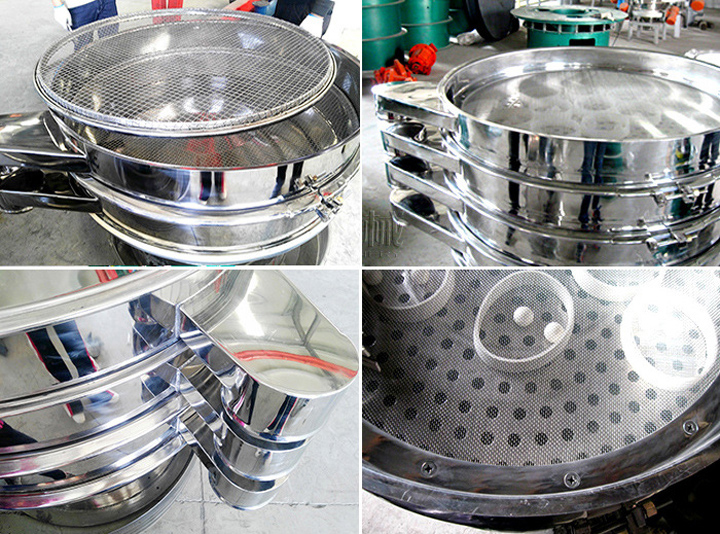

旋振筛的细节展示:

旋振筛细节

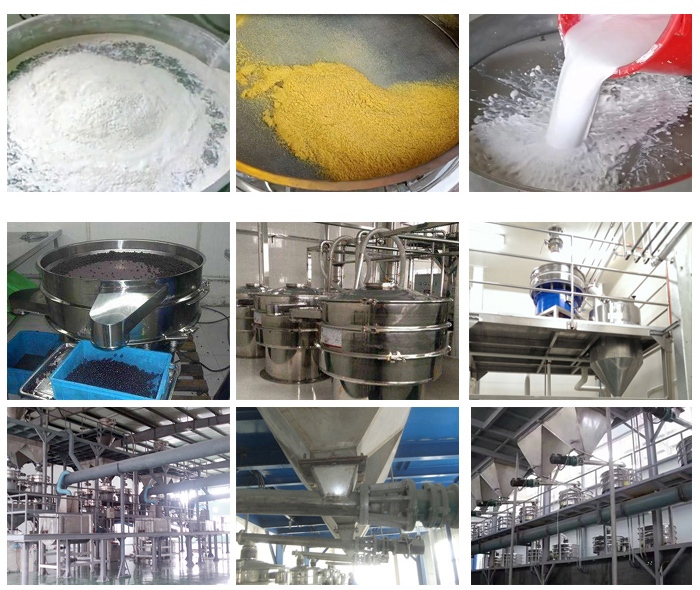

旋振筛使用的行业:

化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。

食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。

旋振筛试机展示

金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。

公害处理:废油、废水、染整废水、助剂、活性碳等。

旋振筛厂家

大汉机械是一家集研发、生产、销售于一体的超旋振筛厂家。我们成立至今已有14年。制造商已获得ISO9001和欧盟CE认证,已成功服务于全球80多个国家和地区的用户,旋振筛可根据筛分材料选用碳钢和不锈钢。型号齐全,可根据用户要求定制非标设计。产品组装后24小时内发货,用户签收后30天内如出现性能问题可免费退换。提供1年保修、终身维护、产品配件原厂供应等服务。

旋振筛厂家

旋振筛的安装与调试:

⑴设备应有稳定的基础。当设备安装于一般地面或水泥基础上时,可以不设置地脚螺栓。当设备安装于钢结构架台之上时,应用螺栓紧固于结构体上,而且钢结构架台应有一定的钢度。本机只需三相开关一只(备注:好使用电气控制盘),用蛇皮管穿线,将电机接至电源即可,注意电气控制盘应悬挂安装于墙上。

⑵设备出厂前已将筛网装妥,使用过程中的筛网更换可自己更换。

⑶开机前,应先检查各压紧螺栓的紧固程度,及各料口的位置是否与接料器对正,并观察振动电机是否能正常转动及弹簧受力有无阻碍,检查各层筛网是否压紧。

⑷当旋振筛接入电气控制盘之前,应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注:否则应改变相序)运转是否正常,有无异噪声。

⑸调节振动电机上下偏心块的相位角,以适应各种物料筛分情况。
