超声波旋振筛

什么是超声波旋振筛？

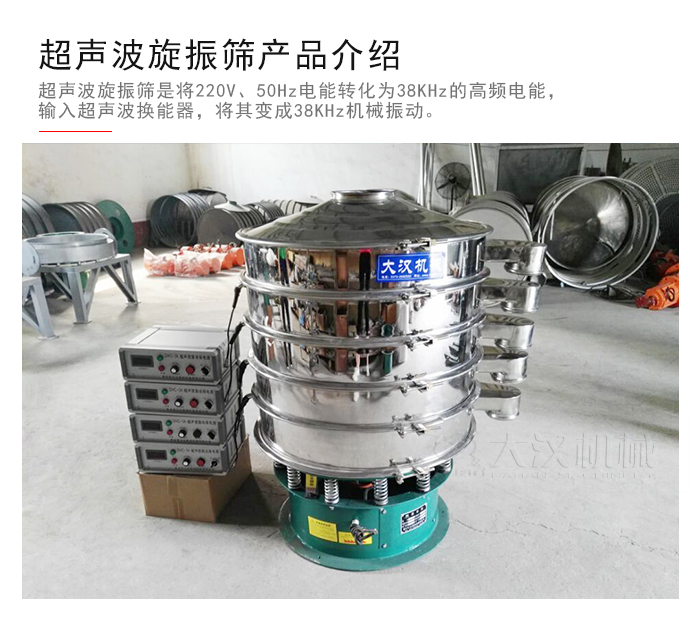

大汉振动机械 生产的DHC系列超声波旋振筛，是将220V、50Hz电能转化为38KHz高频电能，通过超声波换能器转换为同频机械振动，在传统旋振筛的三次元振动基础上，于筛网面叠加低振幅、高频率的超声振动波。这一技术使筛面上的微细粉体持续保持悬浮状态，有效抑制粘附、摩擦、平降、楔入等堵网因素，让超微细粉筛分成为易事。

超声波旋振筛直径覆盖400-2000mm，适用目数2-500目，层数1-5层，广泛应用于化工、食品、制药、冶金、非金属矿等行业。特别适合高附加值精细粉体的用户使用

超声波旋振筛技术参数

型 号	有效直径 mm	筛分面积 m2	筛网规格 目	层 数 层	输入电源 V/HZ	超声波 型 号	换能器 位 置	频 率 KHz	超声波 档 位	功 率 Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	连续1-9档 脉冲2档	0.18
DHC-400	340	0.09	60-635	1-3	振动筛 380/50 超声波 220/50		内置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

超声波振动筛工作原理

DHC系列超声波旋振筛的工作原理可分为三个步骤：

第一步：电能转换 —— 设备将工业标准220V、50Hz电能输入超声波发生器，转化为38KHz的高频电振荡信号。

第二步：机械振动转换 —— 高频电信号通过超声波换能器，转换为同频率（38KHz）的纵向机械振动波。

第三步：筛面叠加振动 —— 机械振动波经共振环均匀传递至整个筛网面。筛面上的物料在承受传统旋振筛电机和偏心重锤产生的水平、垂直、倾斜三次元低频振动的同时，还叠加了低振幅、高频率的超声波振动。

双重振动的叠加效应，使微细粉体获得巨大的超声加速度，在筛面上始终保持悬浮状态，有效抑制粘附、摩擦、平降、楔入等堵网因素，从而大幅提升筛分效率和清网效果。

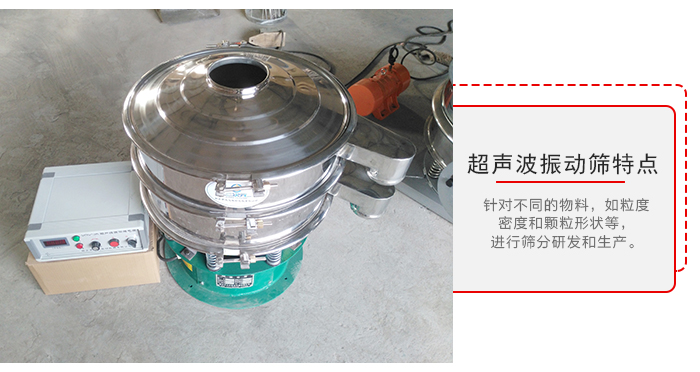

超声波振动筛产品特点

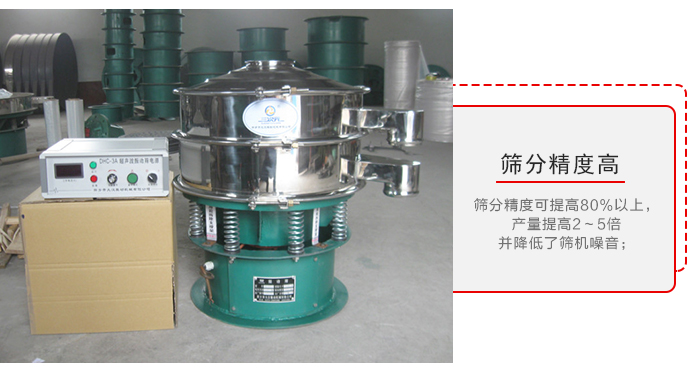

1. 高精度筛分，质量稳定：超声波旋振筛的筛分精度可比普通旋振筛提高80%以上，产量提高2-5倍。适用于40-635目的精细筛分需求。

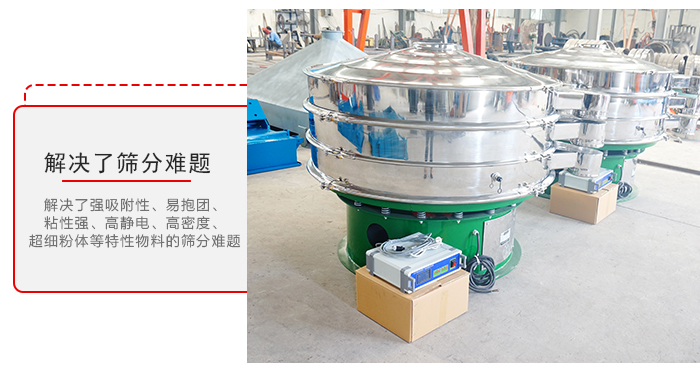

2. 有效解决堵网难题：针对强吸附性、易抱团、粘性强、高静电、高密度、细粉体等难筛物料，超声波振动波使物料始终保持悬浮状态，实现网孔自洁、不堵塞。500目以上超细筛分时，仍能保持网孔畅通。

3. 无污染、延长筛网寿命：无需添加弹跳球等防堵网配件，从根本上避免了橡胶球对物料的二次污染。同时减少筛网磨损，延长筛网使用寿命。

4. 低噪音、耗能低：超声波系统功耗低，运行噪音低于传统筛分设备，改善生产车间工作环境。

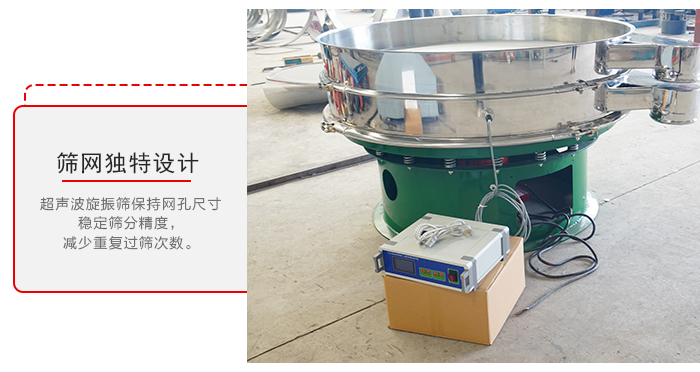

5. 保持网孔尺寸，减少重复过筛：超声波振动有效防止网孔变形和堵塞，稳定筛分精度，大幅减少重复过筛次数，提高生产效率



超声波旋振筛适用物料与行业

超声波旋振筛适用于比重轻、易飘浮的物料（如中药粉、奶粉），高静电物料（如塑料粉、树脂粉），强吸附性、易团聚物料，高附加值精细粉体的精细筛分、除杂与过滤：

行业领域	典型物料
食品行业	糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁
化工行业	树脂、涂料、油漆、颜料、橡胶粉、纯碱、柠檬粉
医药行业	中药粉、工业药品、化妆品原料
新能源	锂电正极材料、负极材料、电解液原材料
冶金矿业	金属粉末、非金属矿粉
其他	陶瓷粉、建筑材料、造纸、环保等

超声波旋振筛应用案例

案例一：某锂电池正极材料生产企业

物料： 磷酸铁锂粉末

问题： 物料粒度细（D50=3-5μm）、易团聚，普通振动筛堵网严重，频繁停机清网

方案：DHC-1000型超声波旋振筛，200目筛网

效果： 筛分效率从65%提升至92%，日产量提高3倍，连续运行7天无需清网

案例二：某食品添加剂工厂

物料： 微晶纤维素（食品级）

问题： 物料含水量低、静电强，筛分时物料飞扬、粘网

方案： DHC-800型超声波旋振筛，配防静电筛网

效果： 筛分精度稳定在99.5%以上，彻底解决堵网问题，产品合格率提升至99.8%

超声波旋振筛 vs 普通旋振筛

对比维度	普通旋振筛	超声波旋振筛
筛分精度	常规精度	提高80%以上
处理量	常规产量	提高2-5倍
堵网情况	细粉易堵网	网孔自洁、不堵塞
难筛物料适应性	差	强吸附、高静电、易团聚物料均可
筛网寿命	常规	更长（无弹跳球磨损）
物料污染风险	有（弹跳球磨损）	无污染
适用目数	≤400目	40-635目

超声波旋振筛选型指南

正确选择超声波旋振筛型号，需综合考虑以下因素：

1. 物料特性

物料的粒度、密度、形状；是否具有吸附性、静电、易团聚等特性；建议先寄送样品至厂家进行试筛，验证实际筛分效果

2. 产量要求

根据每小时需要处理的物料量，选择合适筛面直径的型号，筛面直径越大，单次处理量越大

3. 筛分精度

需要达到的目数要求（2-500目可选），超细物料（纳米级<1μm）建议选择频率≥35kHz的设备

4. 筛网层数

单层：适用于简单除杂；多层（2-5层）：适用于分级筛分

5. 材质选择

碳钢：常规物料；不锈钢（304/316L）：食品、医药、腐蚀性物料

大汉振动机械提供免费物料试筛服务，欢迎来电咨询：0373-2682333

超声波旋振筛常见问题

Q1：超声波旋振筛和普通旋振筛有什么区别？

A：超声波旋振筛在普通旋振筛的三次元振动基础上，于筛网面叠加了高频超声波振动，使物料保持悬浮状态，有效解决堵网问题。筛分精度可提高80%以上，产量提高2-5倍。

Q2：38KHz和18KHz的超声波频率有什么区别？

A：38KHz为更高频率的超声波振动，适用于更细、更难筛分的物料（如纳米级粉体、高静电物料）。S49-AC系列采用38KHz高频超声波系统。

Q3：超声波旋振筛能筛多少目？

A：DHC系列适用目数范围为2-500目，可满足绝大多数精细筛分需求。

Q4：设备运行时噪音大吗？

A：超声波旋振筛运行噪音远低于普通振动筛，且超声波系统本身功耗低、无额外噪音源。

Q5：如何选择适合我的型号？

A：请提供您的物料名称、处理量需求、目标目数三项信息，联系大汉振动机械技术人员（0373-2682333），我们将为您免费提供选型方案和物料试筛服务。
