顶击筛
  • 顶击筛

  • 型号:DBS
  • 供货周期:3
  • 技术参数:
  • 应用范围:建筑、公路,地质、冶金、化工、煤炭、磨料、食品、饲料,医药等部门的实验室或化验室对颗粒物料进行筛分分析
  • 产品介绍: 顶击筛又叫顶击式标准振筛机又名顶击式标准震筛机,击式振筛机配套试验筛规格为¢200mm。符合建材、地质、交通,化工等等行业有关测试规范和要求...
  • 欢迎咨询QQ客服    欢迎QQ客服
产品介绍:

  顶击筛简介:

  顶击筛又叫顶击式标准振筛机又名顶击式标准震筛机,击式振筛机配套试验筛规格为¢200mm。符合建材、地质、交通,化工等等行业有关测试规范和要求。利用偏心的原理使机器的平台面发生有规律震动和顶击,主要配套标准分样筛使用,代替手工筛,筛分物料的级别。具有时间标准、力度、频率均匀的优点以达到良好的筛分效果,适用于建筑、公路,地质、冶金、化工、煤炭、磨料、食品、饲料,医药等部门的实验室或化验室对颗粒物料进行筛分分析,该机可以配各种规格的方孔、园孔标准套筛,是生化实验室、分析室、教育科研的必备设备。

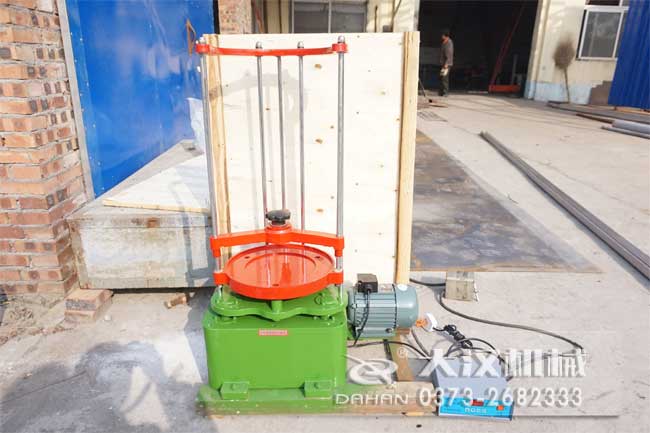

顶击筛

  顶击筛产品技术参数:

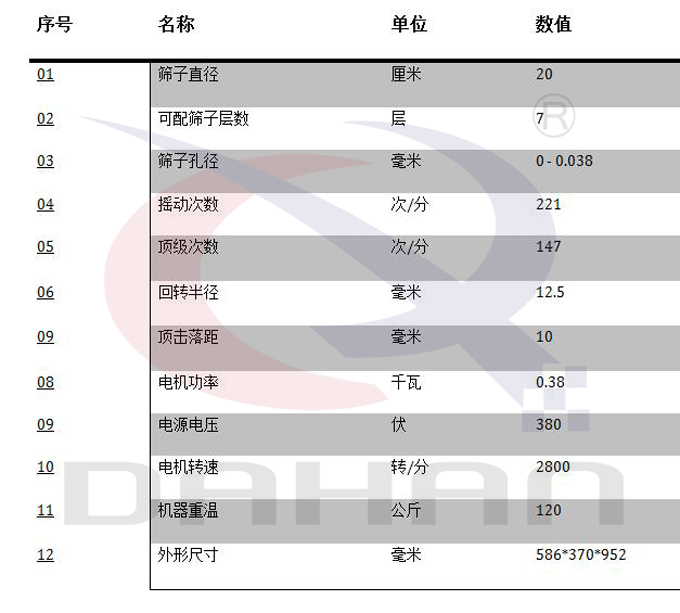

顶击筛技术参数

  顶击筛结构原理及用料:

  1、回转机构: 装在上箱体上的电机和小齿轮带动双联齿轮及齿轮转动,主偏心轴同时转动,引发摆动盘副偏心轴等,作半径12.5的回转摇动,通过支撑杆等带动筛子托盘及筛子等同步回转摇动。

  2、顶击机构:在机器回转机构运动的同时,装在摆盘轴盖上的键带动上凸轮轴旋转;由于上突轴与下凸轮轴之间的转速差,有效地使上凸轮轴上端,每分钟顶击筛子托盘等作上下运动147次。

  3、夹紧机构:当筛子等装上机后,按顺时针方向旋转旋钮,锥螺母沿轴向上移,同时,长短撑杆向外伸长,从而撑住导杆,并用板杆(附件)插入旋钮孔中,扳紧,即可达到可靠固定筛盖等目的;反向旋转旋钮即可松下。

  4、外形材料:铸铁底座,喷绿漆,铸铁台面,固定钢杆

  5、动力部件:带电容电动机

  6、震动及顶击部件:偏心轮,弹簧,摆盘轴,上突轴与下凸轮轴

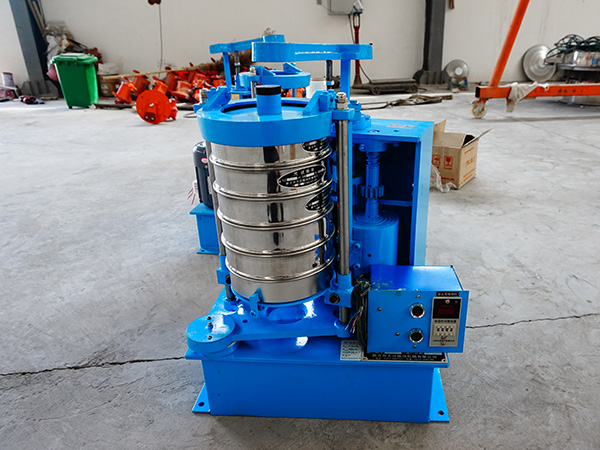

顶击式标准振筛机

  顶击筛使用说明:

  1、在安放分样筛时,应按照筛孔大小顺序叠放,同时另加一个筛子底盘。

  2、将需要分析化验的物料倒入最上层的筛内盖好筛盖,然后安放再振筛机座内。

  3、反时针旋转夹筛盘上的提手柄,其内的顶杆轴夹紧支撑套,将整套分样筛固紧。

  4、将振筛机上的定时器旋钮拨到筛分所需时间,打开电源开关,振筛机就会开始筛转式工作。

  5、初次工作时无上下震击,因电机倒转,请将电源线头调换一下。

  6、工作结束后关闭电源。

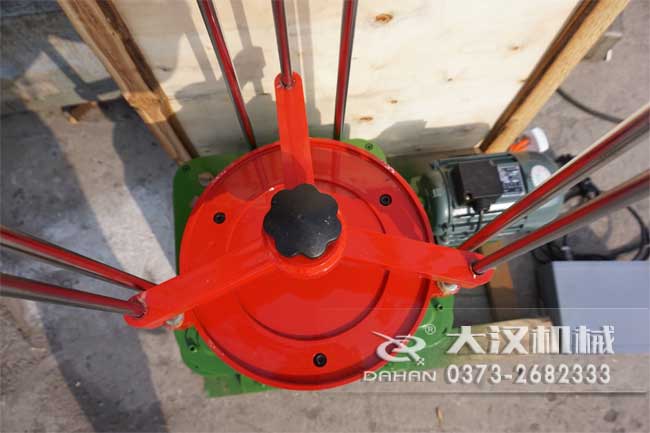

顶击式振筛机细节图

  顶击筛安装和保养:

  1、为稳固振筛机,需用四个地脚螺丝固紧。

  2、为保护机内件不受损坏,在使用钱将箱体面板上油尺头取出,加机油3公斤。

  3、每次筛分使用后,应揩净机体上的筛盘内的残余灰尘,严禁水洗敲击,安放顺序不能颠倒。

  4、电机、机箱每年清洗一次,定时器二年加油一次,确保几件的使用寿命,不使用时加防尘罩

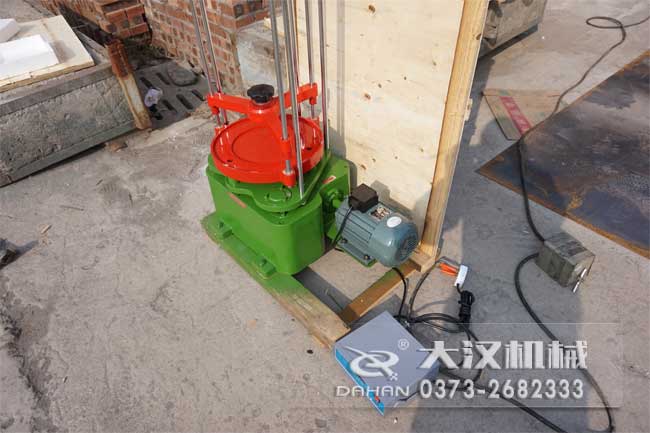

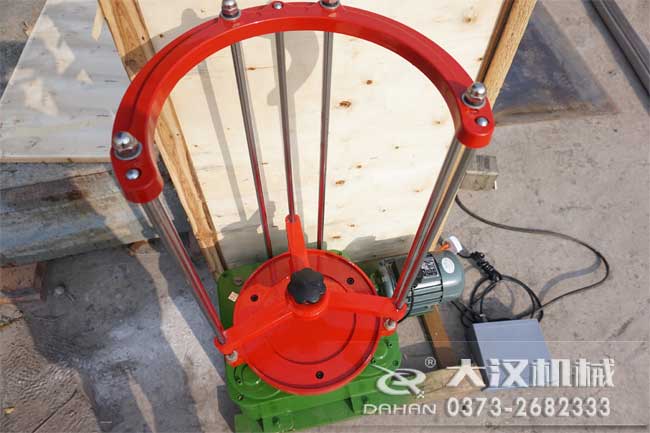

顶击式振筛机细节图
