圆振筛

圆振筛介绍

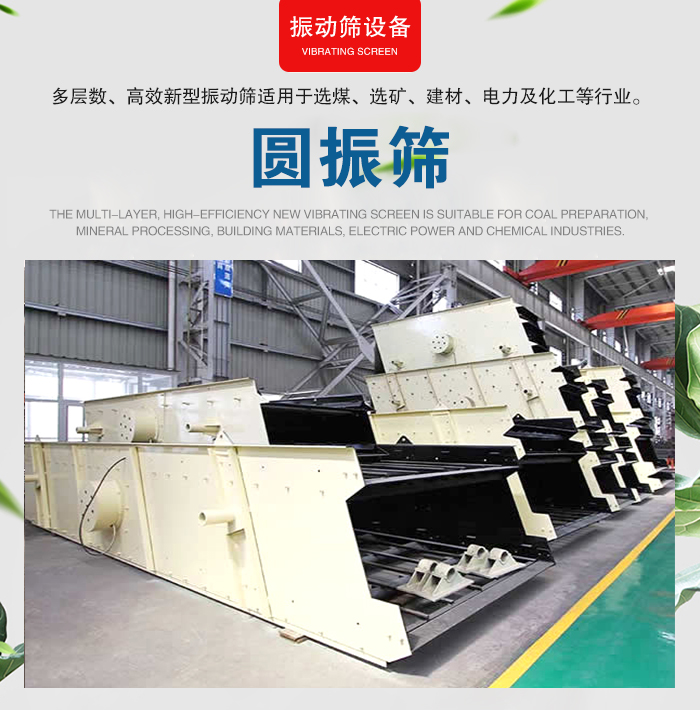

圆振筛的运动轨迹呈圆周，做圆形运动，是一种多层数、高效新型振动筛。它主要适用于选煤、选矿、建材、电力及化工等行业。

圆振筛结构组成

圆振筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。

圆振筛主要由偏心块激振器、筛箱、电动机、及支承装置等组成。采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。

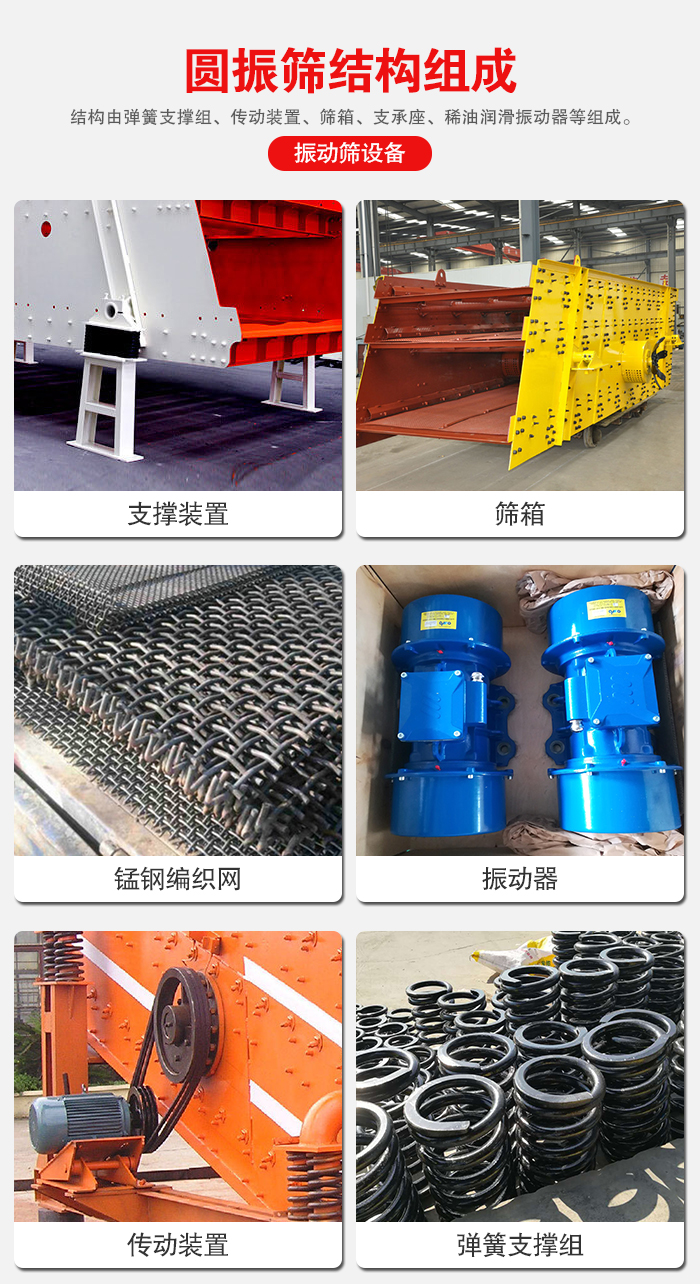

圆振筛结构：由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。

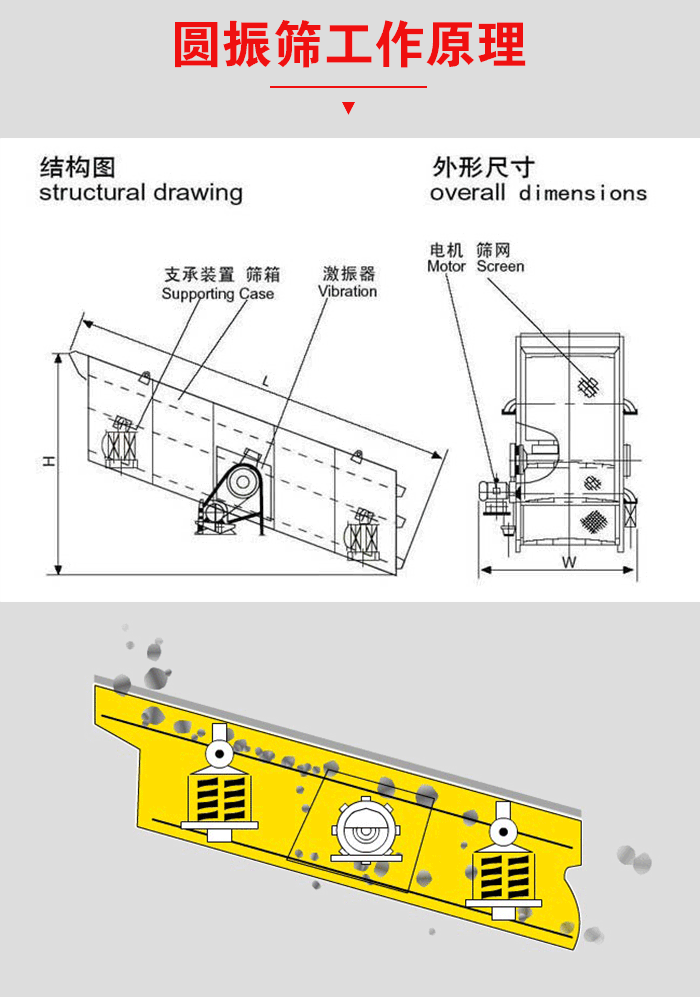

圆振筛工作原理

圆振筛的筛箱运动轨迹为圆形或椭圆形，圆振筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振筛为单轴振动器,固定在筛箱上的主轴由电机带动高速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。

圆振筛特点优势

1、处理能力大，筛分效率高。

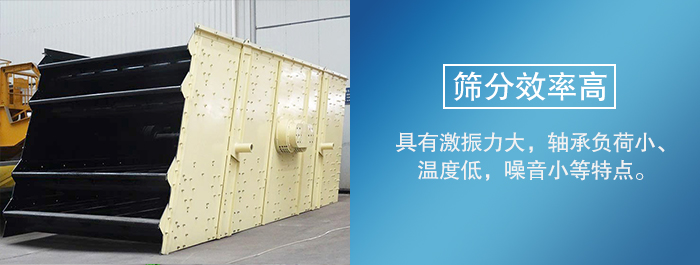

2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。(轴承温升小于35°)。

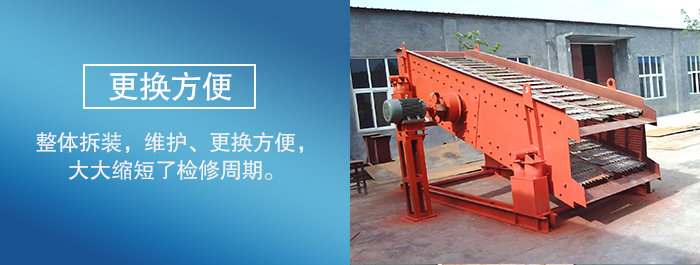

3、振动器整体拆装，维护、更换方便，大大缩短了检修周期。(更换振动器只需1～2小时)。

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

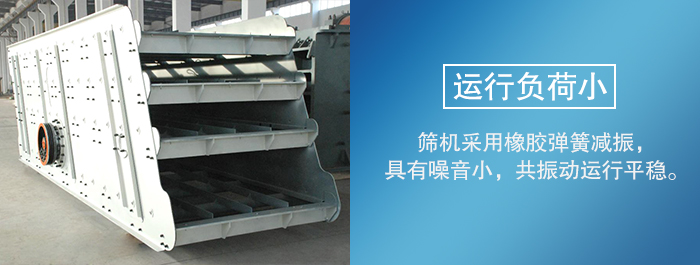

5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。

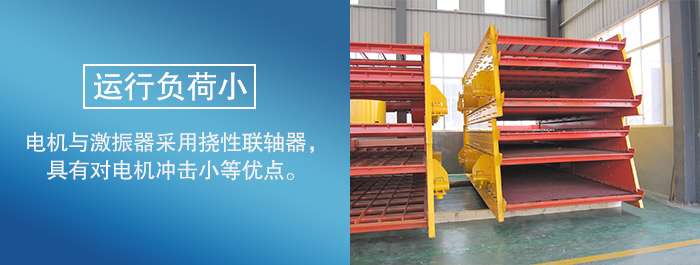

6、电机与激振器连接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

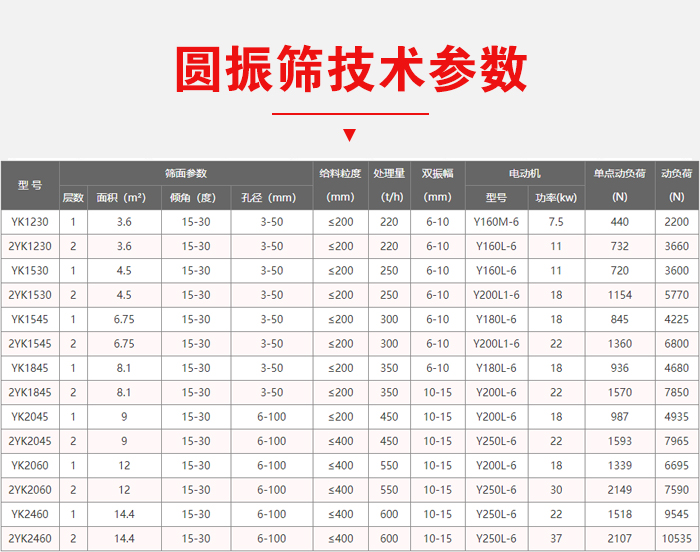

圆振筛技术参数
